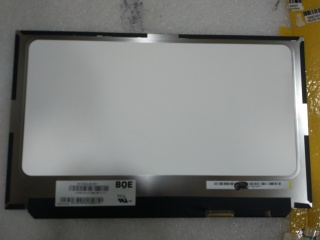

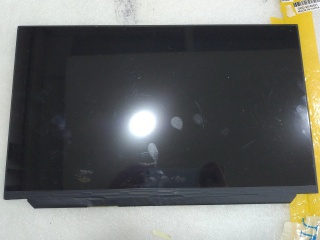

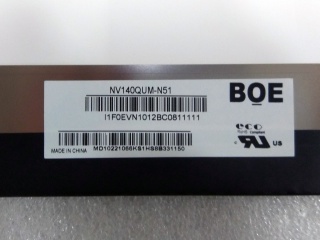

| Artikelnummer | NV140QUM-N51 |
| varumärke | BOE |
| Storlek | 14.0 |
| Ansökan | Laptop |
| Upplösning | 3840×2160 |
| Sammansättning | a-Si TFT-LCD, LCM |
| Ljusstyrka | |
| CR | 800:1 |
| Färger | 16.7M |
| Bakgrundsbelysning | 10S6P |
| Gränssnitt | eDP |
| panelmärke | BOE |
| panelmodell | NV140QUM-N51 (BOE06DE) |
| panelstorlek | 14.0" |
| paneltyp | a-Si TFT-LCD, LCM |
| upplösning | 3840(RGB)×2160, UHD, 315PPI |
| pixelformat | RGB Vertical Stripe |
| visningsområde | 309.31(W)×173.99(H) mm |
| ramöppning | - |
| konturstorlek | 315.01(W)×194.66(H) ×2.4(D) mm |
| yta | - |
| ljusstyrka | 300 cd/m² (Typ.) |
| Kontrastförhållande | 800:1 (Typ.) (TM) |
| betraktningsvinkel | 85/85/85/85 (Typ.)(CR≥10) |
| visningsläge | ADS, Normally Black, Transmissive |
| bästa utsikten på | Symmetry |
| respons tid | 35 (Max.)(Tr+Td) |
| visa färger | 16.7M 100% sRGB |
| lamptyp | 10S6P WLED , 15K hours , With LED Driver |
| frekvens | 60Hz |
| pekskärm | Without |
| form stil | Slim (PCBA Flat, T≤3.2mm) |
| Ansökan | Laptop |
| signalgränssnitt | eDP (4 Lanes) , HBR2 (5.4G/lane) , 40 pins Connector |
| inspänning | 3.3V (Typ.) |
| miljö | Operating Temp.: -20 ~ 60 °C ; Storage Temp.: -20 ~ 65 °C |
